Robotarm Fodringsvikling af CCD -detektionsmodstandsvejsning Test svingplade Automatisk produktionslinje

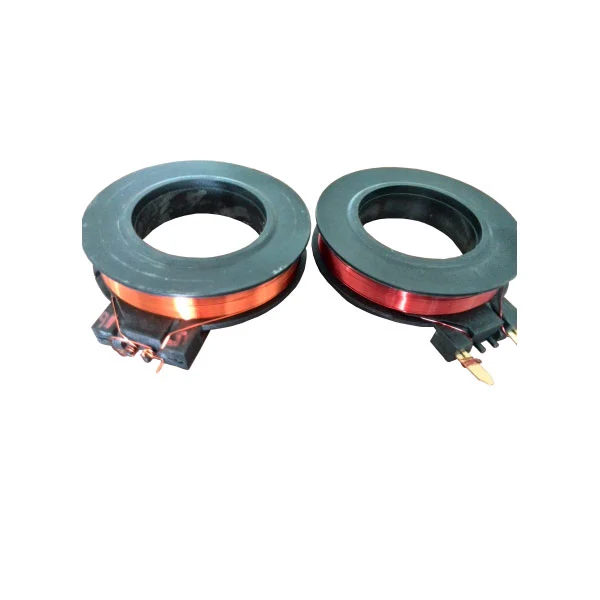

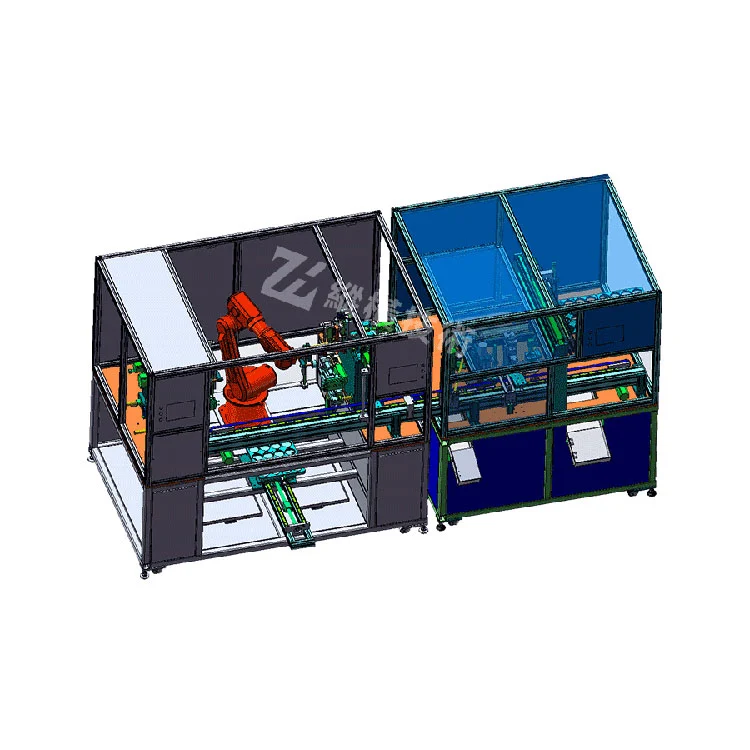

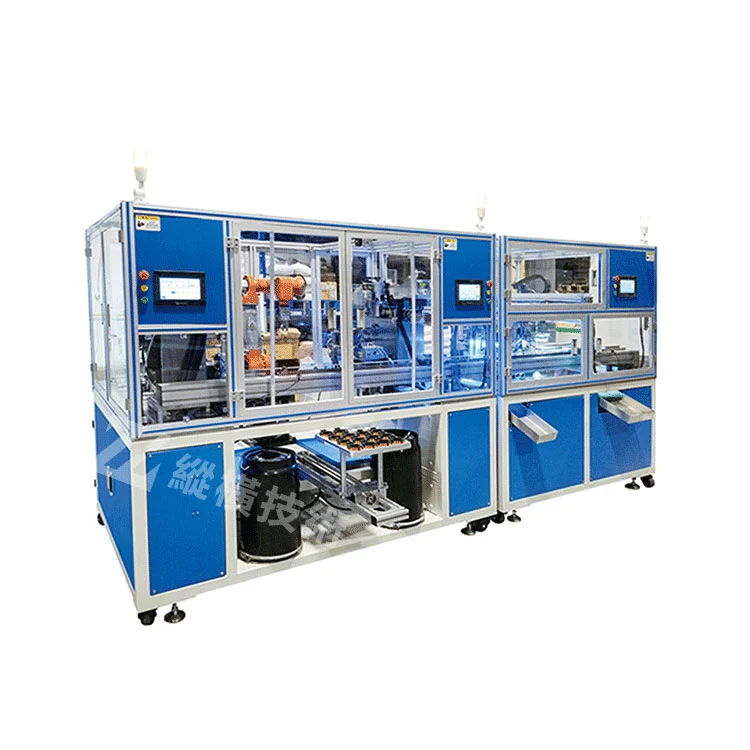

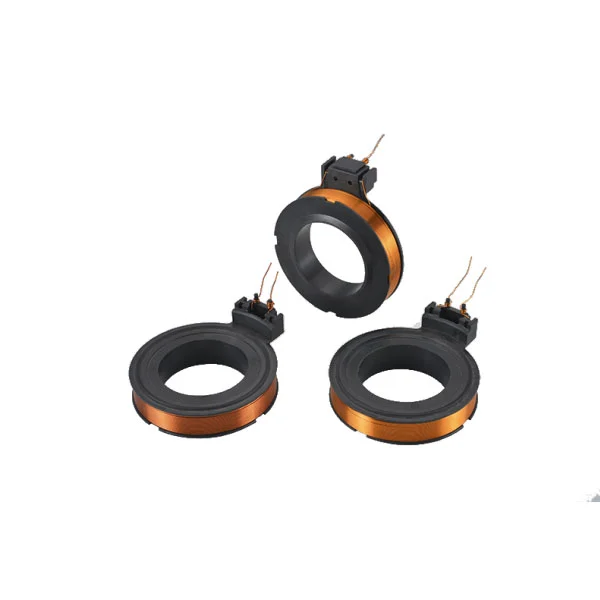

Robotarmen Fodring af vikling af CCD -detektionsmodstandsvejsningstest Svingplade Automatisk produktionslinje vedtager automatisk vikling, svejsning og detektionsmonteringslinjens driftstilstand. Transportarmen klemmer automatisk skelettet og sætter den i viklingsmaskinen til vikling. Når viklingen er afsluttet, svejses den emaljerede ledning automatisk til plug-in ved hjælp af modstandsvejsning; Efter svejsning udføres CCD -fladhed og resistensværdidetektion.

1. dobbeltmaskinvikling.

2. terminalvikling kan realiseres, og terminalviklingen kan være lodret og vandret.

3. viklingen er flad, og der er ingen crossover eller akkumulering af vikling.

4. CCD Automatisk fladhedsdetektion (detektion og vurdering i henhold til prøver), kvalificerede dele flyder til den næste proces til manuel geninspektion (manuel geninspektionsstation tilføjes til tidlig produktion eller speciel kvalitetskontrol), og ukvalificerede dele placeres automatisk i den defekte produktboks.

5. Den snoede sort kan hurtigt ændres, og de hurtige klemmer af forskellige produkter kan udskiftes.

6. Trådhovedbehandlingsmetode: a. Træk eller klip med pneumatisk saks; b. Affaldstråden falder i affaldstråden.

7. 7-tommer LCD-berøringsskærmsprogrammering, der leverer interaktivt visuelt undervisningssystem for menneskelig computer, opnå WYSIWYG-programmeringseffekt.

8. CCD Automatisk fladhedsdetektion (detektion og bedømmelse i henhold til prøver), kvalificerede dele flyder til den næste proces til manuel geninspektion (manuel geninspektionsstation tilføjes til tidlig produktion eller speciel kvalitetskontrol), og ukvalificerede dele placeres automatisk i den defekte boks.

9. Den defekte kasse er låst med en lås for at forhindre operatører i at tage defekte produkter fra den defekte boks til fortsat brug.

10. Resistance Welding Control -programmet har et elektrodesvejs -svejsningstælling (indstillet ved processen) og indstiller en advarsel for slibning (eller udskiftning) elektroden efter et vist antal svejsning.

11. Under modstandssvejsningsprocessen vil der ikke være nogen eksplosionssvejsning, lækage svejsning og andre fænomener.

12. Detektion af automatisk resistensværdi, kvalificerede dele aflæses og opbevares, og ukvalificerede dele placeres i den defekte boks.

13. Spindel og X, Y og Z tre dimensioner bruger alle AC -servomotorer, og kørehastigheden og placeringshastigheden for hver akse er hurtige og nøjagtige.

14. Kontrolområdet er udstyret med start- og nødstopknapper, hvilket er let at betjene og brugervenligt.
